Характеристики

Модель	506 м
Параметры
Панель расшифровки жидкокристаллического дисплея времени	<0,2 s
Связь	Weigand 26/34
Тип карты	MF1 S50 S70 13,56 МГц
Индукционное расстояние	10 ~ 18 см
Мощность питания	DC12V
Диапазон передачи данных	Макс 80 м
Валюты	<100MA
Рабочая Температура	0 ~ 70 °C
Рабочая влажность:	Меньше, чем 80%
Гарантия
Гарантия	24 месяца
Физический
Размеры (ДхШхВ мм)	122*46*23
Посылка	Пластиковый корпус и эпоксидная смола, насыщенная
Цвет	Темно-зеленый
Вес (кг)	0,2
Изображения

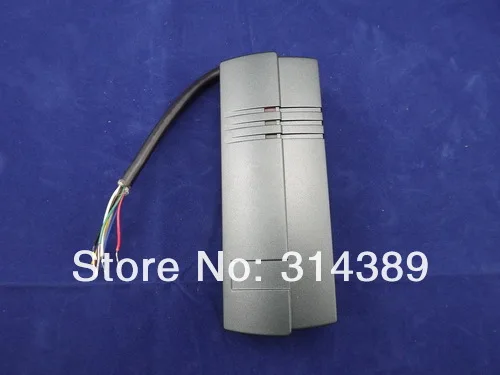

Общий вид:

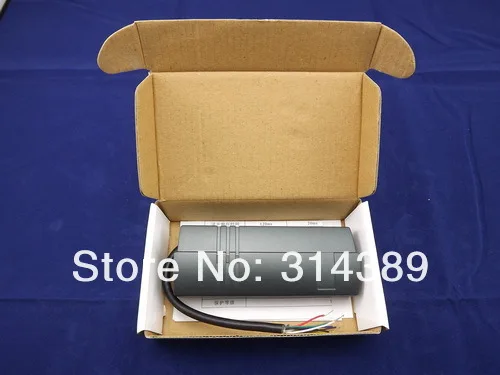

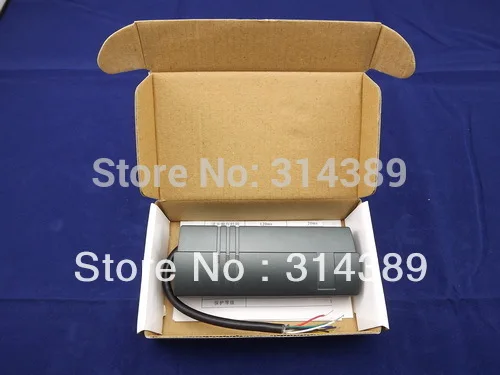

Вид 2:

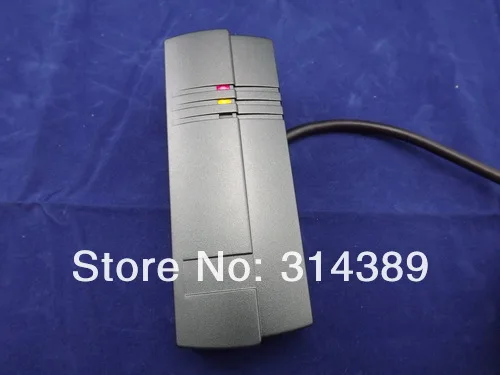

Вид 3:



Описание контакта



Pin-код	Цвет	Описание продукта:
-1 шт.	Красный	DC12V
2	Черный	GND
3	Зеленый	WG data0(RS485 +)
4	Белый	WG data1(RS485-)
5	Цвет: желтый	Зуммер
6	Синий	Светодиодный
7	Коричневый	Кнопок Select и Без контакта означает, что WG26, подключение к GND означает, что выход WG34

 О Wiegand

Интерфейс формата Wiegand 26 бит



Интерфейс формата Wiegand 26 бит состоит из 26 битов данных, включая 24 битов пользователя и 2 битов проверки паритета. 24 пользовательских бита соответствуют 40 новейшим пользовательским битам в метках.



Бит

0

-1 шт.

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

PE

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

D

PO

E

E

E

E

E

E

E

E

E

E

E

E

O

O

O

O

O

O

O

O

O

O

O

O

D40

D41

D42

D43

D50

D51

D52

D53

D60

D61

D62

D63

D70

D71

D72

D73

D80

D81

D82

D83

D90

D91

D92

D93

1. PE, как даже Паритетная проверка бит, и PO, как нечетная проверка паритета;

2. Биты, помеченные E go, для ровной проверки паритета, и биты, помеченные O go, для проверки нечетного паритета;

Время в формате Wiegand 26 бит





Символ	Описание продукта:	Значение (Typ. )
THD	Отправка задержка старта	0,06 ms
TSD	Отправка задержку стопа	2 мс
TDW	Данные длительность импульса:	0,4 ms
TIW	Ширина импульсного интервала данных	2 мс

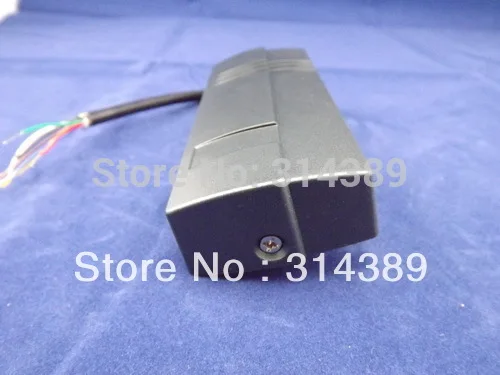

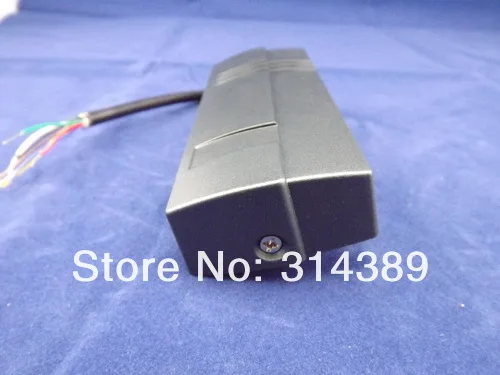

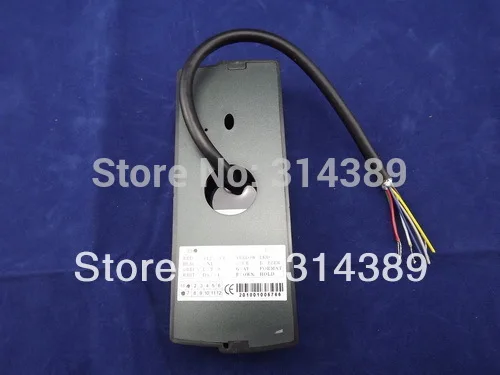

Фото
